I級單相配電電源防雷模塊
性能簡介：
本產品主要是應用于主配電系統的I級雷電涌保護器。具有雷電承受能力強達35KA（Iimp），電壓保護水平低（≤2.5KV），故障率極低，無漏流，斷續流能力強（25KA），無電弧外泄等優點。可以組合成2P、3P、4P結構，適用于TT/TN/IT電網類型。是主配電屏、總配電柜、總開關處一級雷電防護的最佳選擇。
技術參數表：
型號
HD-PMT1-15/260
HD-PMT1-25/260
HD-PMT1-35/260
依據IEC61643-11，SPD
I/T1
I/T1
I/T1
模組數
2P
2P
2P
適用電網類型
TT/TN-S/TN-C-S TN-C/IT TT/TN-S/TN-C-S
標稱電壓Uo
220V
220V
220V
最大持續工作電壓Uc
260V
260V
260V
沖擊電流Iimp
15KA
25KA
35KA
電壓保護水平Up
2.5KV
短路耐受電流
25KA
響應時間
100ns
前置熔斷器
125A gL/gG
漏電流
＜5uA
連接線徑
6mm2
工作溫度
-40℃至+70℃
濕度
95%
海拔高度
2000m
防護等級
IP20
阻燃等級UL94
V0
安裝
卡接于35mm電氣導軌
保護模式
L/N-PE

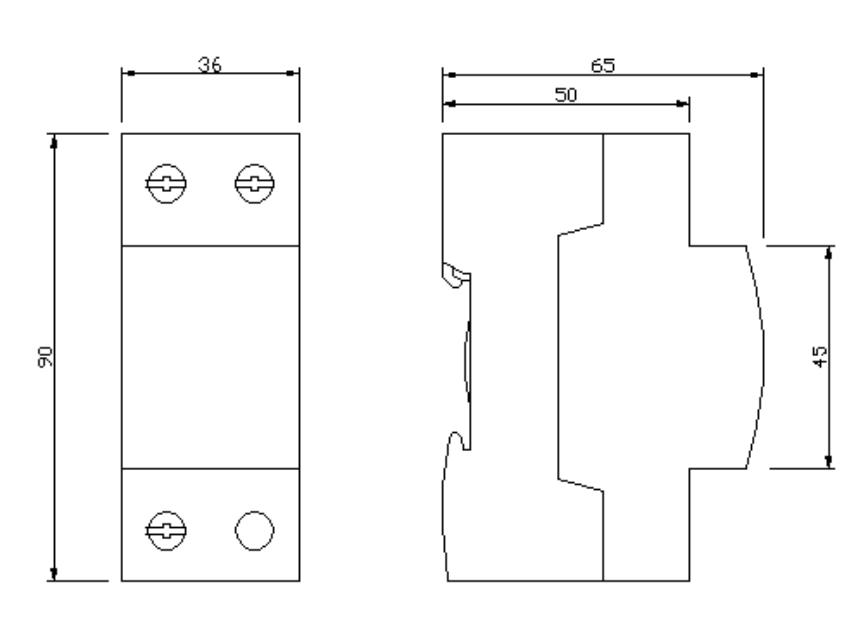

外形尺寸
72*90*65mm

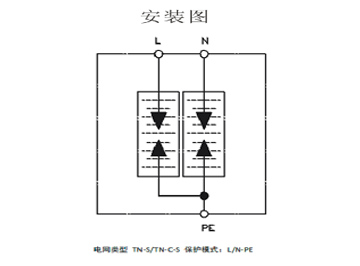

安裝方法：
遠距離架空進線在進入建筑物時將零線重復接地。
電源相線（L）、零線（N）分別接入電涌保護器相應接線端子，保證牢固及可靠，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。
建議導線規格：不小于6平方，導線要求短、直。
