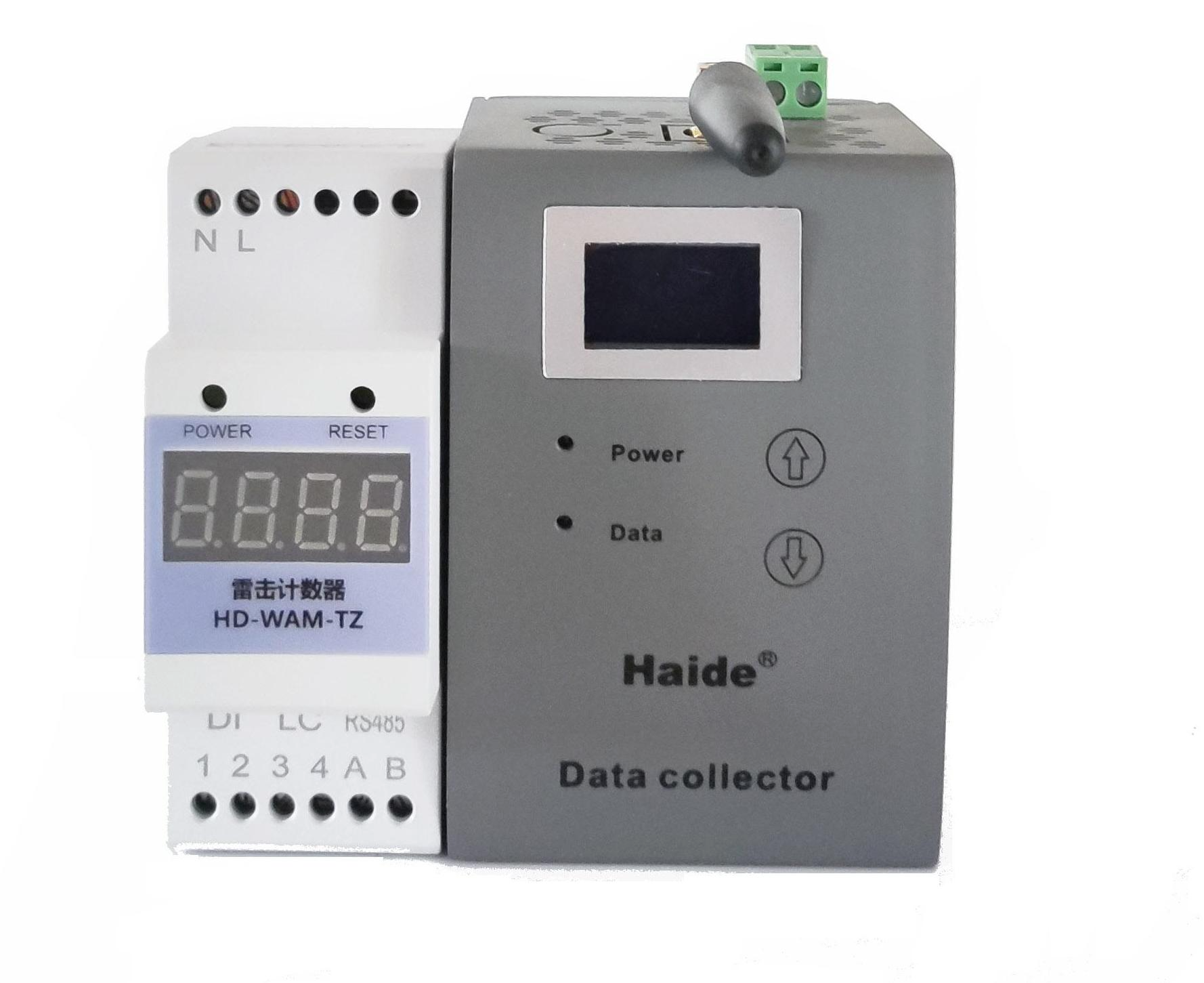

智能型無線檢測模塊
性能簡介：
HD-WAM-TZ產品主要用于雷擊計數采集，防雷器遙信狀態采集，各種信號開關量采集，現場提供屏幕告警和指示燈告警，然后通過有線RS485或無線Lora實現遠距離傳輸。HD-WAM-R為接收主機，匹配HD-WAM-TZ使用，多種匹配組合，最多實現一主機8分機組合，主機接收到雷擊采集器發送故障告警信息可以提供有聲警告，檢測模塊出廠前配對調試完成，現場安裝使用方便，維護簡單。
技術參數表：
|
型 號 |
HD-WAM-TZ(發送) |
HD-WAM-R(接收) |
|
依據IEC61643-11/IEC62561-6,SPD |
III/T3 |
III/T3 |
|
標稱工作電壓Un |
220V |
220V |
|
最大持續工作電壓Uc |
275V |
275V |
|
標稱放電電流In（8/20ms） |
2.5kA |
2.5kA |
|
最大放電電流Imax（8/20ms） |
5kA |
5kA |
|
耐受沖擊電壓Uoc |
5kV |
5kV |
|
電壓保護水平Up |
0.7kV |
0.7kV |
|
雷擊計數顯示 |
0000-9999 |
000-9999 |
|
雷擊計數脈沖電流Imin |
1kA |
1kA |
|
接口方式 |
6位接線端子 |
10位接線端子 |
|
外形尺寸 |
90*36*64mm |
62*110*85mm |
|
工作溫度范圍Tup |
-40℃至+80℃ |
|
|
響應時間Ta |
≤25ns |
|
|
工作狀態指示 |
具有 |
|
|
信號開關量監測 |
常開 |
|
|
數據通信 |
RS485/Lora |
|
|
保護等級 |
IP20 |
|
|
外殼材料 |
阻燃熱塑性材料 |
|
|
固定方式 |
35mm導軌 |
|
|
使用條件 |
單獨使用或組網使用 |
|
安裝方法：
首先把雷擊計數器固定在防雷器旁邊，從防雷器的遙信告警常開端子上引出2條信號線鏈接到計數器（1-2）接線端子上；然后把計數器的雷擊感應器套在防雷器接地線上，再把雷擊感應器引出線接到計數器的（3-4）端子上；從計數器的（A-B）RS485信號端子上，引出2條信號線，鏈接到需要接收計數器數據的設備對應端口；設備上電看到數據正常顯示即可完成安裝。
