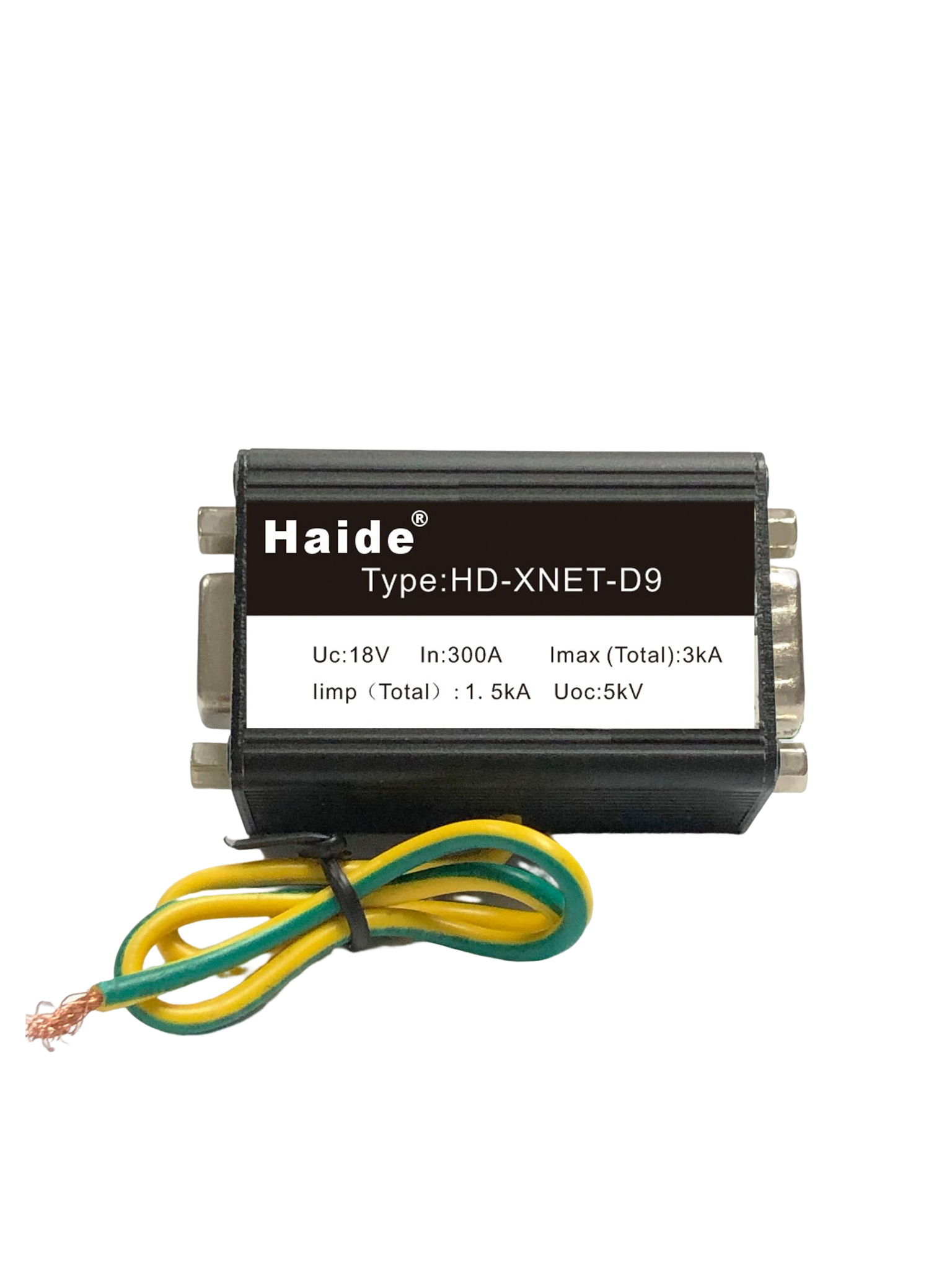

性能簡介： RS232接口型避雷保護器，有25芯、15芯或9芯D型標準接頭兩種類型，可對標準或非標準定義的通信線路提供精確的過壓保護，該系列產品特別適用于機關、金融、證券、保險等行業的計算機系統作為相應接口的精細保護，并可用作打印機接口的抗浪涌沖擊保護裝置。
技術參數表：
|
型 號 |
HD-XNET-D9 |
|
|
標稱電壓Un |
15V |
|
|
最大持續工作電壓Uc |
18V |
|
|
耐受沖擊電壓Uoc |
5kV |
|
|
沖擊電流Iimp |
1.5kA |
|
|
標稱放電電流In（8/20ms） |
300A |
|
|
最大放電電流Imax（8/20ms） |
3kA |
|
|
1KV/ms電壓保護水平Up |
線/線 |
24V |
|
線/屏蔽 |
120V |
|
|
外形尺寸 |
62×35×26mm |
|
|
接口方式 |
RS232(9針) |
|
|
重量 |
67g |
|
|
響應時間Ta |
≤1ns |
|
|
工作溫度范圍Tup |
-40℃至+80℃ |
|
|
插入損耗 |
≤0.2dB |
|
|
保護等級 |
IP30 |
|
|
數據傳輸率Vs |
40Mbps |
|
|
外殼材料 |
鋁合金 |
|
|
接線方式 |
串聯 |
|
安裝方法：在被保護設備的線路接口前端串聯接入避雷器，"OUT"為設備端、"IN"為進線端，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。
